Кодеры MPEG-4 (H.264) SD/HD + цифровой модулятор для передачи сигнала на спутник

Цена по запросу

Устройства серии DME5000 представляют собой  высококачественное, профессиональное, гибкое и экономичное решение для систем передачи сигнала на спутник (uplink) и наземных РРЛ.

Категории: ,

Описание

В состав оборудования включены один или несколько высококачественных кодеров MPEG-24 (H.264/AVC SD/HD) и мультистандартный модулятор DVB-S/DSNG/S2, раз-мещенных в корпусе высотой 1U.
Модулятор разработан в соответствии со спецификацией ETSI EN 302 307 (стандарт DVB-S2) для целей вещания и цифровой спутниковой видеожурналистики: поддерживает все виды модуляции (QPSK, 8PSK, 16APSK и 32 APSK), все кодовые скорости (и обязательные, и дополнительные), CCM (постоянные кодирование и модуляция), нормальный FEC-фрейм, вставку фиктивного фрейма, все коэффициенты сглаживания, а также удаление и вставку нулевых пакетов.
Важнейшей особенностью модулятора является наличие цифровой нелинейной предкоррекции с возможностью сохранения и вызова нескольких настроек. Цифровая предкоррекция позволяет уменьшить нелинейные амплитудные и фазовые искажений, вносимые усилителями большой мощности, и соответственно, увеличить выходную мощность, улучшить параметры MER и плечевое затухание.
Также в состав устройства могут входить опорный генератор повышенной стабильности 10 МГц и источник питания для блока конвертора BUC (опция).
Оборудование серии DME в сочетании с блоком BUC и параболической антенной соответствующего частотного
диапазона (обычно Ku 14 — 14,5 ГГц или С 5,85 — 6,43 ГГц) представляет собой полную систему передачи сигнала на спутник (uplink). Другой вариант применения устройства — в качестве кодера / цифрового модулятора в наземных цифровых РРЛ.

  ПРИМЕНЕНИЕ
  •  Цифровые системы подачи сигнала на спутник, DSNG/ENG — цифровая спутниковая видеожурналистика;
  •  Цифровые РРЛ (мобильные и от студии к передатчику).

  ОТЛИЧИТЕЛЬНЫЕ СВОЙСТВА
  • От 1 до 4 кодеров MPEG (один канал видео / два аудио), работающих в масштабе реального времени;
  • Возможность изменения пользователем установок кодера + легко вызываемые заводские предустановки;
  • Выделение телетекста или субтитров из входного видеосигнала и вставка их в транспортный поток;
  • DVB-S / DSNG / S2 модулятор с выходом в диапазоне L или с частотой 70 МГц для использования в вещании и DSNG;
  • Входные интерфейсы ASI и Ethernet (опции);
  • Опция мультипотоковости с возможностью одновременной передачи до 6 различных ТП;
  • Удобное управление с передней панели при помощи клавиатуры и ЖКИ дисплея;
  • Дистанционное управление через Ethernet 10/100 Base-T (SNMP, web server, e-mail клиент);
  • Размещение в блоке высотой 1U.

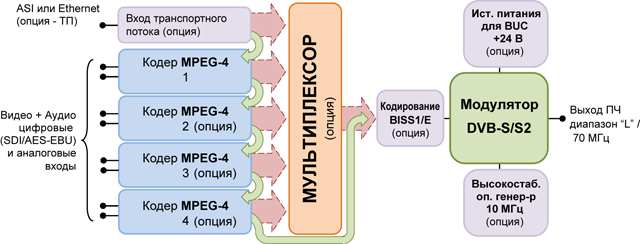

  СТРУКТУРНАЯ СХЕМА
.
Система обозначения моделей оборудования
Модель Плата мультиплексора
(0 — нет, 1 — есть)		 Количество плат
кодеров MPEG-4
 DME 5 0 или 1  от 1 до 4
Пример:
DME 5130 — модулятор с мультиплексором и 3 кодерами MPEG-4
DME 5010 — модулятор без мультиплексора и 1 кодером MPEG-4
DME 5000 — модулятор со входом ТП (ASI или, опционально, Ethernet для передачи ТП через IP)
КОДЕР MPEG-4 (H.264/AVC)
ВХОДЫ ВИДЕО
 Формат входа видео:
цифровой: SDI / HD-SDI со встроенным звуком или отдельным звуковым входом AES-EBU;
аналоговый (только SD): PAL / SECAM / NTSC
 Цифровой вход видео: SDI / HD-SDI — 75 Ом / разъем BNC
 Аналоговый композитный вход видео: 1V p-p / 75 Ом, тип BNC, гнездо
КОДИРОВАНИЕ ВИДЕО
 Стандарт: ISO/IEC 14496-10 (H.264/AVC) Main Profile Level 3.0, High Profile Level 4.0
 Скорость потока: от менее, чем 2 Мбит/c до 24 Мбит/c; режимы CBR, VBR
 Поддерживаемое разрешение: 1920 x 1080 x 60i/50i/24p, 1440 x 1080 x 60i/50i/24p, 1280 x 720 x 60p/50p/24p, 720 x 480 x 60i, 720 x 576 x 50i
 Уменьшение масштаба: встроенное
 Тип кодирования изображения:  I, P, B
 Минимальная задержка: согласно установкам (структура GOP, скорость потока и т.п.) – примерно от 500 мс
ВХОДЫ И КОДИРОВАНИЕ АУДИО
 Формат входов аудио:
аналоговый: два канала (одна пара) — моно, стерео, двойной, совмещенное стерео;
цифровой: SDI / HD-SDI со встроенным звуком или отдельным звуковым входом AES-EBU
 Аналоговые входы аудио: 0 дБмВт (регулируемые) / 600 Ом симметричные
 Частота дискретизации: 48 кГц
 Стандарт кодирования: ISO/IEC11172-3 (MPEG-1 аудио) Layer 2 совместимый
 Скорость потока: макс. 384 кбит/с
ВЫХОДНОЙ ПОТОК
 Тип потока: транспортный поток
 Системное мультиплексирование: ISO/IEC 13818-1 (MPEG-2 TS) – таблицы PAT, PMT, NIT и SDT (поддержка LCN)
ДРУГИЕ ХАРАКТЕРИСТИКИ
 Предварительные установки: заводские предустановки + 8 установок пользователя
 Телетекст / скрытые субтитры: извлечение из аналогового входного видеосигнала и вставка в транспортный поток
МУЛЬТИПЛЕКСОР (опция)
 Таблицы: добавить / изменить (NIT, SDT, TDT, EIT…)
 Дополнительный вход (опция): транспортный поток DVB (интерфейс ASI или GBE — PID-фильтрование и поддержка MHP)
ВХОДНОЙ ИНТЕРФЕЙС ETHERNET (ТП ЧЕРЕЗ IP)
 Поддерживаемй формат, разъем: IEEE 802.3a; 100/1000 Мбит/с с автоопределением; RJ-45
 Задержка IP к ТП, скорость ТП: от 1 до 120 мс, более 100 Мбит/с
 FEC: в соответствии с Pro-MPEG Code of Practice #3 rel.2(SMPTE 2022-1)
 Число пакетов ТП в пакете IP: от 1 до 7 (размер пакета 188 или 204)
МОДУЛЯТОР
 Модуляционная схема: QPSK  (ETS 300 421  DVB-S);
QPSK, 8PSK, 16QAM (ETS 301 210  DVB-DSNG);
QPSK, 8PSK, 16APSK, 32APSK (ETS 302 307  DVB-S2)
 Выходная частота в диапазоне L: диапазон L: 950 ÷ 1750 МГц с шагом 10 кГц (опция: шаг 1 кГц);
опция: расширенный диапазон до 2700 МГц; 70 МГц (от 50 до 90 МГц)
 Фазовый шум боковой полосы гетеродина, тип. зн. : смещ.  10 Гц:  -65 дБн /Гц         смещ.  1 кГц:  -84 дБн /Гц
смещ. 100 кГц:  -95 дБн /Гц     смещ. 1 МГц:  -118 дБн /Гц
 Генератор опорной частоты: Генератор опорной частоты:    внутренний: 10 МГц (стабильность ±5х10-7); также используется в качестве
опорной частоты для блока конвертора BUC;  опция: генератор повышенной стабильности или внешний с синхронизацией от  приемника GPS + GLONASS
 Выходной уровень: 0 дБмВт (диапазон регулировки: от –30 до +5 дБмВт, опция — другой выходной уровень)
 Выходное сопротивление и разъем: 50 Ом, разъем типа «N», гнездо (опция: 75 Ом)
 Скорость цифрового потока: до 100 Мбит/с (согласно установкам символьной и кодовой скорости)
 Символьная скорость: от 200 ксим/с до 30 Мсим/с с шагом 1 ксим/с; опция — прозрачный режим для потоков SFN
 Коэффициент скругления (roll-off), FEC и кодирование данных: в соответствии со стандартом (ETS 300 421 DVB-S; ETS 301 210 DVB-DSNG; ETS 302 307 DVB-S2 для вещания и целей DSNG)
 Опции кодирования: BISS 1/E; PL (Physical Layer) закрытие с добавлением Gold Code — только для DVB-S2)
 Опции мультипотоковости (только для DVB-S2): Поддержка до 6 входов ТП

ОБЩИЕ ХАРАКТЕРИСТИКИ
 Напряжение питания:
85 ÷ 264 В, 50 / 60 Гц

(другие напряжения питания — по заказу)
 Опции интерфейса ДУ: Ethernet 10/100 Base-T (SNMP, встроенный Web- сервер, e-mail клиент)
 Источник питания для BUC (опция) 24 В 1,9 А
 Корпус: Блок для установки в стойку типа Rack 19″, 1U
 Диапазон рабочих температур: 0 ÷ 45 °С
