Кодеры MPEG-4 H.264/AVC SD/HD + мультиплексор / ремультиплексор

Цена по запросу

Устройства серии EMX 5000 являются высококачественным, профессиональным, гибким и экономичным оборудованим, состоящим из одного или нескольких кодеров MPEG-4 (H.264/AVC SD/HD), а также мультиплексора / ремультиплексора.

Описание

  ПРИМЕНЕНИЕ

  •  DTV – наземное цифровое телевидение;
  •  Цифровые системы подачи сигнала на спутник;
  •  DSNG/ENG — мобильный сбор новостей;
  •  Цифровые РРЛ (мобильные и от студии к передатчику).

  ОТЛИЧИТЕЛЬНЫЕ СВОЙСТВА

  • От 1 до 4 кодеров MPEG (один канал видео / два аудио), работающих в масштабе реального времени;
  • Кодер MPEG-4 H.264/AVC с разрешением от SD (Standard Definition) до Full HD (High Definition), High Profile @ Level 4.0 (со встроенной возможностью уменьшения);
  • Скорость кодированного потока: от менее, чем 2 Мбит/c до 24 Мбит/c;
  • Кодирование звука: MPEG-1 Audio Layer 2 (опция кодирования в AAC находится в стадии разработки);
  • Входы: SDI / HD-SDI со встроенным звуком или отдельным звуковым входом AES-EBU; аналоговые входы SD видео и звука;
  • Возможность изменения пользователем установок кодера  (размер и структура GOP, разрешение, фильтры, скорость потока, …) + легко вызываемые заводские предустановки;
  • Выделение телетекста или субтитров из входного видеосигнала и вставка их в транспортный поток;
  • Опция входа и выхода ASI, а также Ethernet (GBE – видео через IP);
  • Удобное управление с передней панели при помощи клавиатуры и ЖК  дисплея;
  • Опция дистанционного управления по интерфейсам RS485; RS232; Ethernet 10/100 Base-T (поддержка SNMP, встроенный Web- сервер);
  • Конструктивное исполнение — блок для стойки типа Rack 19″ 1U.

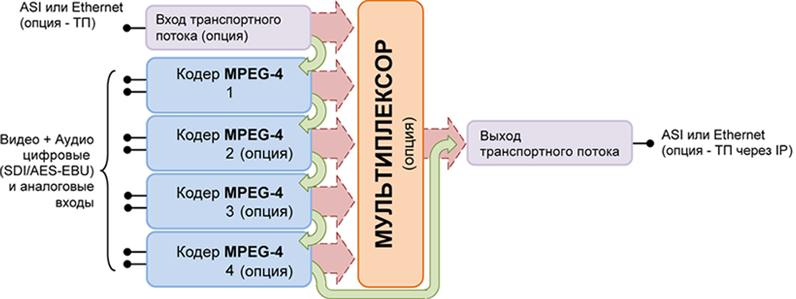

  СТРУКТУРНАЯ СХЕМА

.
КОДЕР MPEG-4 (H.264/AVC)
ВХОДЫ ВИДЕО
Формат входа видео:
цифровой: SDI / HD-SDI со встроенным звуком или отдельным звуковым входом AES-EBU;
аналоговый (только SD): PAL / SECAM / NTSC
Цифровой вход видео: SDI / HD-SDI — 75 Ом / разъем BNC
Аналоговый композитный вход видео: 1V p-p / 75 Ом, тип BNC, гнездо
КОДИРОВАНИЕ ВИДЕО
Стандарт: ISO/IEC 14496-10 (H.264/AVC) Main Profile Level 3.0, High Profile Level 4.0
Скорость потока: от менее, чем 2 Мбит/c до 24 Мбит/c; режимы CBR, VBR
 Поддерживаемое разрешение: 1920 x 1080 x 60i/50i/24p, 1440 x 1080 x 60i/50i/24p, 1280 x 720 x 60p/50p/24p, 720 x 480 x 60i, 720 x 576 x 50i
Уменьшение масштаба: встроенное
Тип кодирования изображения: I, P, B
Минимальная задержка: согласно установкам (структура GOP, скорость потока и т.п.) – примерно от 500 мс
ВХОДЫ И КОДИРОВАНИЕ АУДИО
Формат входов аудио:
аналоговый: два канала (одна пара) — моно, стерео, двойной, совмещенное стерео;
цифровой: SDI / HD-SDI со встроенным звуком или отдельным звуковым входом AES-EBU
Аналоговые входы аудио: 0 дБмВт (регулируемые) / 600 Ом симметричные
 Частота дискретизации: 48 кГц
Стандарт кодирования: ISO/IEC11172-3 (MPEG-1 аудио) Layer 2 совместимый
Скорость потока: макс. 448 кбит/с
ВЫХОДНОЙ ПОТОК
Тип потока: транспортный поток
Системное мультиплексирование: ISO/IEC 13818-1 (MPEG-2 TS) – таблицы PAT, PMT, NIT и SDT
ДРУГИЕ ХАРАКТЕРИСТИКИ
Предварительные установки: заводские предустановки + 8 установок пользователя
Телетекст / скрытые субтитры: извлечение из аналогового входного видеосигнала
МУЛЬТИПЛЕКСОР
Таблицы: добавить / изменить (NIT, SDT, TDT, EIT…)
Дополнительный вход (опция): транспортный поток DVB (интерфейс ASI или GBE — PID-фильтрование и поддержка MHP)
ОБЩИЕ ХАРАКТЕРИСТИКИ
 Интерфейс цифрового выхода: DVB-ASI — Опция: Ethernet (T.S. over IP)
 Напряжение питания:
85 ÷ 264 В, 50 ÷ 60 Гц (по запросу возможны другие параметры питания)
Опции интерфейса ДУ: RS485; RS232; Ethernet 10/100 Base-T (поддержка SNMP, встроенный Web- сервер)
Корпус: Блок для установки в стойку типа Rack 19″, 1U
Диапазон рабочих температур:  0 ÷ 45 °С
