Мультистандартный ТВ передатчик 2кВт

Цена по запросу

Фирма ABE Elettronica рада представить серию передатчиков, сочетающую преимущества цифрового модулятора с высокой эффективностью и надежностью разработанных фирмой широкополосных усилителей мощности на MOSFET транзисторах.
Применение прямого цифрового синтеза на рабочей частоте (DDS) делает модулятор полностью цифровым устройством со всеми вытекающими из этого преимуществами.

Описание

ОСОБЕННОСТИ

·   Высококачественный аналоговый передатчик, созданный на основе новейших технологий
·   Полностью цифровой модулятор с прямым синтезом на рабочей частоте (DDS)
·   Простая возможность перехода в цифровой режим работы DVB-T2 (при доукомплектовании модулятора)
·   Конкурентная цена
·   Малая потребляемая мощность
·   Низкие эксплуатационные расходы

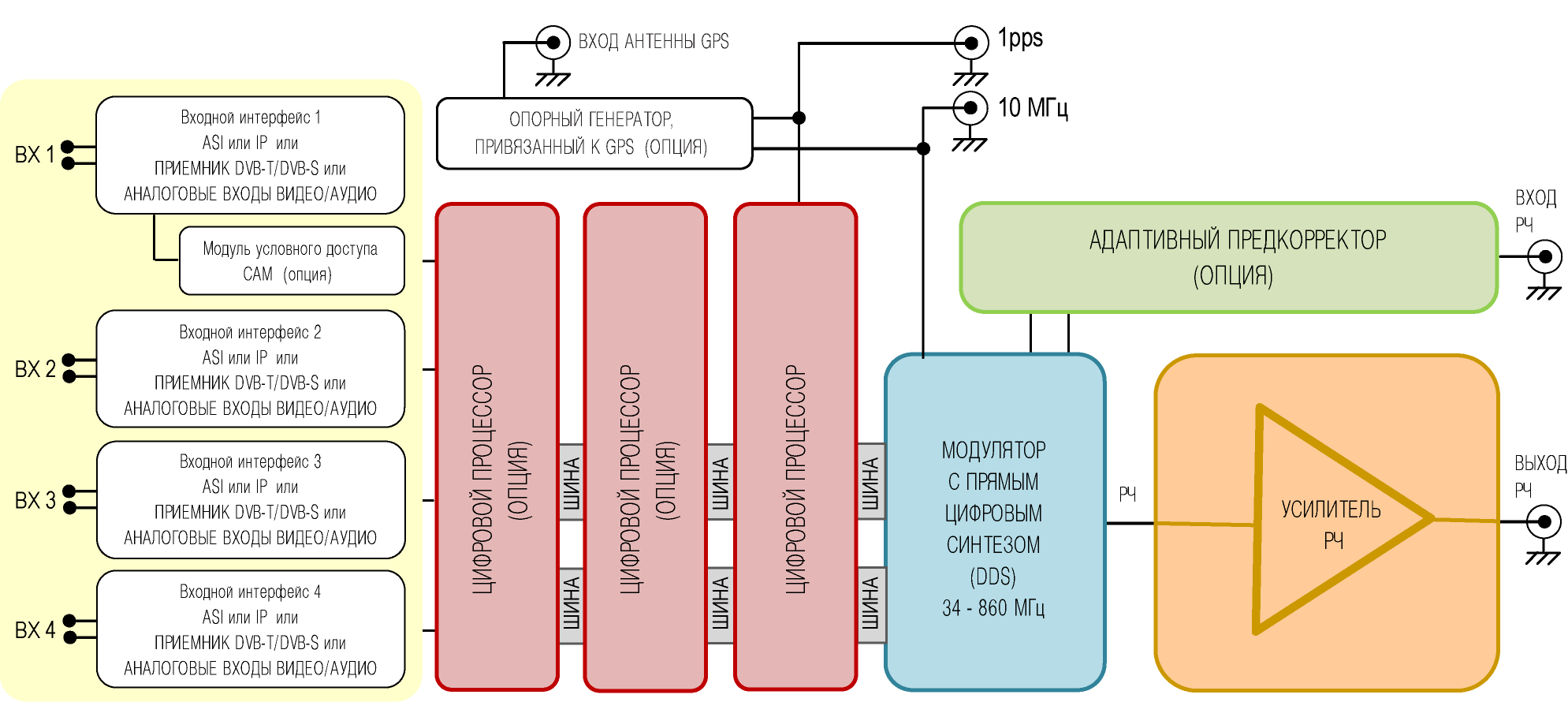

 СТРУКТУРНАЯ СХЕМА ВОЗБУДИТЕЛЯ МУЛЬТИСТАНДАРТНОГО ТВ ПЕРЕДАТЧИКА

 ГЛАВНЫЕ ПРЕИМУЩЕСТВА

  • Цифровая обработка сигнала гарантирует высокую повторяемость и стабильность параметров модулятора и не требует операций по его настройке.
  • Цифровая обработка обеспечивает более высокое качество, поскольку вносит в сигнал меньше шумов и искажений.
  • Обеспечиваются дополнительные возможности. Например, встроенный цифровой генератор видео (цветовые полосы, красное или черное поле) автоматически подключается при отсутствии входного сигнала. С его помощью можно также проводить тестирование оборудования без подключения внешнего генератора.
  • Графические линейная и нелинейная цифровая предкоррекция обеспечивают лучшее использование выходного усилителя, позволяют добиваться его лучшей линейности, бoльших эффективности и мощности.
  • Прямой цифровой синтез выходного сигнала на рабочей частоте позволяет исключить преобразователи частоты и фильтры, обеспечить лучшую линейность, меньший уровень внеполосных излучений.
  • Передатчик перестраивается с передней панели на любую рабочую частоту диапазона. Единственным элементом, требующим настройки, остается выходной фильтр.
  • Обеспечивается гибкость в выборе стандарта цветности. Например, можно иметь входной видео сигнал в стандарте PAL, а выходной – в стандарте SECAM.
  • Примененные технические решения обеспечивают простой переход в режим цифрового вещания, делая передатчик по настоящему “digital ready”.

 САМЫЕ СОВРЕМЕННЫЕ ТЕХНОЛОГИИ

  • Как и в предыдущей серии передатчиков, используются усилители повышенной эффективности с питанием 50В на транзисторах LD-MOS последнего поколения.
  • Полное управление с передней панели с помощью LCD дисплея и кнопок, либо с помощью развитой системы дистанционного контроля через встроенный web-сервер.
  • Защита с помощью Username / Password (3 уровня доступа).
  • Предусмотрены 2 уровня сообщений об опасности: предупреждение (Warning) и защита (Alarm).
  • Клиент e-mail автоматически сообщает через отсылку e-mail на указанные адреса изменения в состоянии защит устройства.
  • Архив событий. Регистрируются все события с датой и временем, более 5.000 записей. Файл LOG доступен для скачивания.
  • Система дистанционного контроля и управления SNMP.
  • Возможность проводить обновление firmware, в том числе дистанционно.

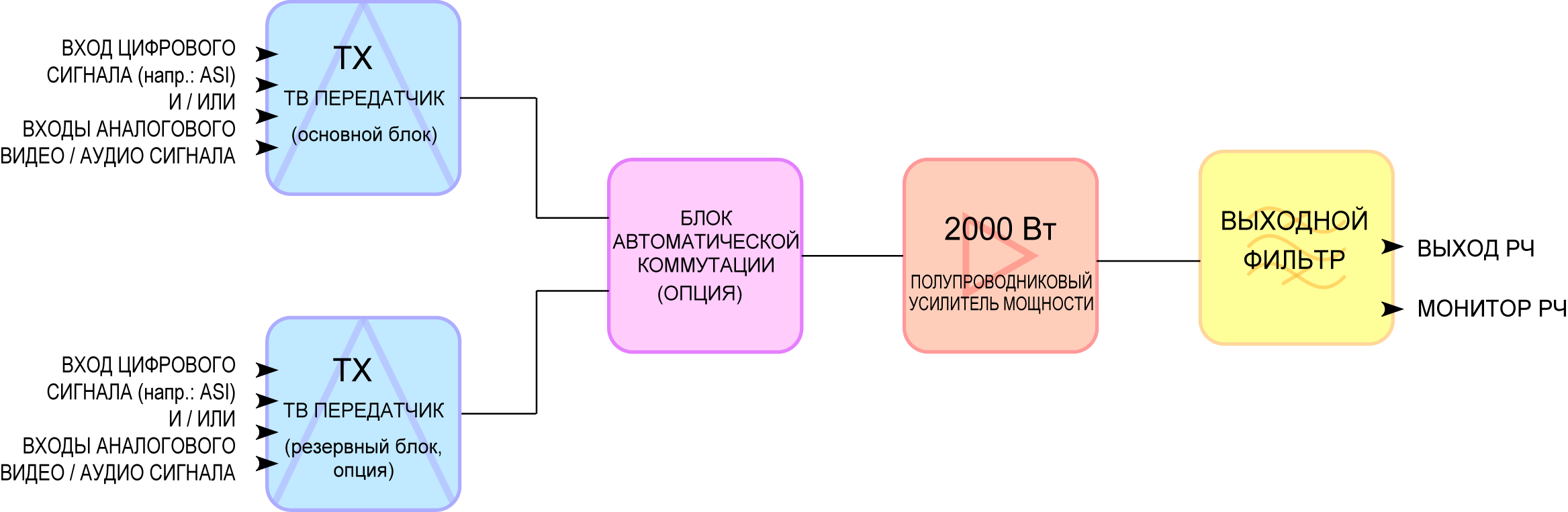

 ПЕРЕДАТЧИК MTX 2K/U — ПРИМЕР КОНФИГУРАЦИИ

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выходная мощность (с учетом потерь в вых. фильтре): 2000 Вт (аналоговый режим)
 Диапазон рабочих частот: ДМВ 470÷862 МГц
 Выходное сопротивление: 50 Ом
 Выходной разъём фланец 1+5/8″
 Уровень паразитных и комбинационных составляющих вне канала (с выходным РЧ фильтром): ≤ — 60 дБ
 Неравномерность АЧХ (от НИЗ до НЗВ): в пределах ± 0,5 дБ (тип. зн., макс. ±1 дБ)
 Нестабильность частоты: ±100 Гц (опция: высокостабильный опорный генератор с синхронизацией от приемника GPS + GLONASS)
 ПАРАМЕТРЫ РАБОТЫ В ЦИФРОВОМ РЕЖИМЕ
 Стандарт передачи: DVB-T2
 Интермодуляционный продукт (shoulders) вне канала (до выходного фильтра): тип. значение ≤ 38 дБ
 MER (Modulation Error Ratio): тип. значение ≥ 35 дБ
 Интерфейсы: ASI, Ethernet (видео через IP), мультипотоковый приемник DVB-S/S2, приемник DVB-T
 ПАРАМЕТРЫ РАБОТЫ В АНАЛОГОВОМ РЕЖИМЕ
 Телевизионные стандарты (в соответствии с МККР): B, G, D, I, K, K1, M или N
 Уровень комбинационных составляющих в рабочей полосе частот (тест НИЗ — 8 дБ, НЗВ -10 дБ, НЦВ -16 дБ): ≤ -60 дБ (тип. зн., макс. ≤ -56 дБ)
Вход видеосигнала: 1 В в размахе, 75 Ом, тип BNC, гнездо
Дифференциальное усиление (при ступенчатом модулирующем сигнале от 10 до 75 %): в пределах ±2% (тип. зн., макс. ±5%)
 Дифференциальная фаза (при ступенчатом модулирующем сигнале от 10 до 75 %): в пределах ±2° (тип. зн., макс. ±3°)
 Тест 2Т К: ≤ 1,2% (тип. зн., макс. ±2%)
 Групповое время запаздывания (от НИЗ до НЦВ): в пределах ±40 нс (с коррекцией ГВЗ)
 Неравномерность АЧХ (от НИЗ до НЗВ): в пределах ± 0,5 дБ (тип. зн., макс. ±1 дБ)
 Аудио вход уровень и импеданс: 0 дБмВт (регулируемый); 600 Ом симметр./несимметр.
 Неравномерность АЧХ аудио (20 Гц…15 кГц): в пределах ±1 дБ
 Нелинейные искажения звука: ≤ 0,4%
 Эффективность: ≥ 55 % (при сигнале с серым полем)
≥ 40 % (при сигнале с черным полем)
ОБЩИЕ ХАРАКТЕРИСТИКИ
 Напряжение питания:
~380 В ±10%, 50 Гц три фазы + нейтраль
(опция — другие напряжения и допуски)
 Интерфейсы дистанционного управления (опции): RS485, Ethernet 10/100 Base-T (SNMP — web server- e-mail client), поддержка дистанционного обновления ПО
 Диапазон рабочих температур: от -10 до + 45 °С
 Максимальная рабочая влажность: 90%, без конденсата
 Корпус: стойка типа Rack 19″ 15U
