Цифровые ТВ передатчики серии MTX COMPACT

Цена по запросу

  • ВЫСОКОКАЧЕСТВЕННЫЕ И НАДЕЖНЫЕ
  • КОМПАКТНЫЕ
  • С НИЗКИМ ПОТРЕБЛЕНИЕМ
  • ПРОСТЫЕ В ОБСЛУЖИВАНИИ
Очистить

Описание

МОДЕЛЬ МОЩНОСТЬ ВЫСОТА ГЛУБИНА ВЕС
MTXD 10 12 Вт 1 U 48 см < 9 кг
MTXD 50 60 Вт 1 U 48 см < 13 кг
MTXD 100 150 Вт 3 U 52 см < 19 кг
MTXD 200 200 Вт 3 U 52 см < 19 кг
MTXD 400 400 Вт 3 U 70 см * < 27 кг
MTXD 600 600 Вт 3 U 70 см * < 29 кг
            * Без учета вентиляторов, разъемов и ручек
Передатчики оснащены адаптивной предкоррекцией, что обеспечивает их автоматическую настройку на максимальное значение MER при изменении рабочей частоты или мощности .

Передатчики имеют 2 ASI входа с возможностью автоматической коммутации близкой к бесшовной или с бесшовной (опция).

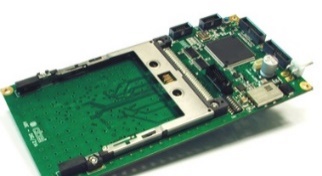

В состав передатчика могут быть включены:
  • Интерфейс Ethernet (T.S. over IP) с инкапсуляцией ProMpeg COP#3 rel.2
  • Спутниковый приемник DVB-S/S2 для приема сигналов от спутников или от РРЛ
  • DVB-T2 приемник наземного вещания для конфигурации регенеративного gap-filler
  • Модуль CAM (Conditional Access Module)
  • GNSS приемник (GPS + GLONASS)


В приемнике GNSS используется новая уникальная концепция подобного устройства. ABE Elettronica использует собственные специальные алгоритмы быстрого начала работы (fast start) и для предотвращения потери синхронизации сети (компенсация ошибок, синхронизация только от одного видимого спутника, защита от накопления ошибки и др.). Кроме того, используемый высокостабильный термостатированный опорный генератор способен удерживать синхронизацию длительное время в случае потери сигналов от спутников.


Широкополосные и одновременно высокоэффективные усилители мощности, использующие LD-MOS транзисторы последнего поколения.

Новая технология усиления на основе метода Догерти, примененная ABE в передатчиках от 200Вт обеспечивает КПД до 37% (типичное минимальное значение более 30-32%) во всем ДМВ диапазоне частот без необходимости какой-либо подстройки.



Передатчики MTX благодаря своей широкополосности идеальны для построения конфигураций с резервированием N+1.
Резервный передатчик подключается в случае неисправности или недопустимого снижения мощности одного из основных передатчиков.

ABE выпускает также компактные блоки автоматической коммутации, включающие в свой состав коаксиальное реле и эквивалент нагрузки, размером 19’’ 1U для коммутации передатчиков мощностью до 150 Вт. Для более мощных передатчиков применяются внешние реле.

Передатчики MTX имеют полный спектр возможностей локального и дистанционного контроля и управления:
  • Локальный контроль с передней панели, простой и дружественный интерфейс, LCD графический дисплей и кнопки управления
  • LAN интерфейс Ethernet Base T 10/100 – разъем RJ45
  • Web сервер с тремя уровнями защищенного доступа username/password с возможностью чтения и установки всех параметров передатчика
  • Logger событий – архивирование всех событий с указанием даты и времени, сохранение в памяти более 5000 событий, сохранение в файл
  • Дистанционное обновление ПО
  • E-mail клиент для отправки сообщений об авариях на запрограммированные адреса
  • SNMP агент с функциями traps, get и set.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
 Диапазон рабочих частот 470 ÷ 790 МГц (UHF, опционально до 860 МГц) или 175 ÷ 230 МГц (VHF BIII)
 Выходной импеданс, выходной разъем
50 Ом, тип N (F) до мощности 100Вт;
7/16 (F) для более высоких мощностей
 Внеполосное излучение ≤ -60 дБ (с выходным фильтром)
 Нестабильность рабочей частоты Не хуже ±100 Гц с опцией высокостабильный генератор

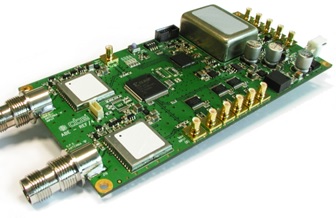

 Приемник для синхронизации GNSS
 GPS+GLONASS) (опция)
GNSS приемник 12 каналов; входной разъем TNC (F) 50 Ом;
Чувствительность: -154 дБмВт;
1 pps: среднеквадратичная точность 30 нс;
10 МГц: старение термостатированного генератора 1х10-9/день или 2х10-10/день (опция);
Питание антенного усилителя: + 5 В
 Интермодуляционные продукты (shoulders) ≤ 38 дБ перед выходным фильтром
 MER ≥ 35 дБ
 Питающее напряжение 90 ÷ 264 В, однофазное
 Интерфейсы дистанционного контроля RS485; Ethernet 10/100 Base-T (SNMP — web сервер — e-mail клиент) Поддержка дистанционного обновления firmware
 Диапазон рабочих температур -5 ÷ +45 °C
 Максимальная влажность 90 % без конденсата
 ВАЖНЫЕ ОСОБЕННОСТИ: Расширенный мониторинг и схемы защиты, включающие в себя понижение выходной мощности до безопасного уровня без выключения передатчика при повышенных КСВ, температуре радиатора или недопустимой мощности.
Мягкий старт
ALC (Automatic Level Control) автоматическая стабилизация выходной мощности

Детали

Модель

MTXD 10, MTXD 50, MTXD 100, MTXD 200, MTXD 400, MTXD 600
