Цифровые РРЛ серии DML

Цена по запросу

ABE Elettronica выпустила микроволновые линии связи новейшей серии DML, предназначенные как для стационарного, так и для и мобильного использования. Adobe PDF Описание в формате  Adobe PDF

Категория:

Описание

Серия создана на основе передовых разработок фирмы в области цифровых технологий и микроволновой техники с учетом знаний и опыта, накопленных и приумноженных с того момента, когда в 1982 году была выпущена первая радиорелейная линия связи. Устройства серии характеризуются исключительной компактностью, универсальностью и ценой, конкурентоспособной по сравнению с аналоговым оборудованием
Микроволновые линии серии DML являются большим шагом вперед в продвижении последних разработок в области цифровых технологий в технику связи.

Применение:

  • Стационарные линии связи
    студия — передатчик
  • Мобильные линии связи
  • Наземные сети распространения сигнала DTV
  Отличительные свойства:

  • Вход/выход стандарта ASI с поддержкой скорости потока 48 Мбит/с
  • Дополнительные аналоговые и цифровые входы и выходы
  • Версии, содержащие до 4 высокопроизводительных кодеров/декодеров MPEG-2(один видео/два аудио)
  • Возможность перестройки внутри границ выбранного частотного диапазона с шагом 100 кГц
  • Возможность установки на треногах
  • Стандартные параболические 78 см антенны со смещенным облучателем

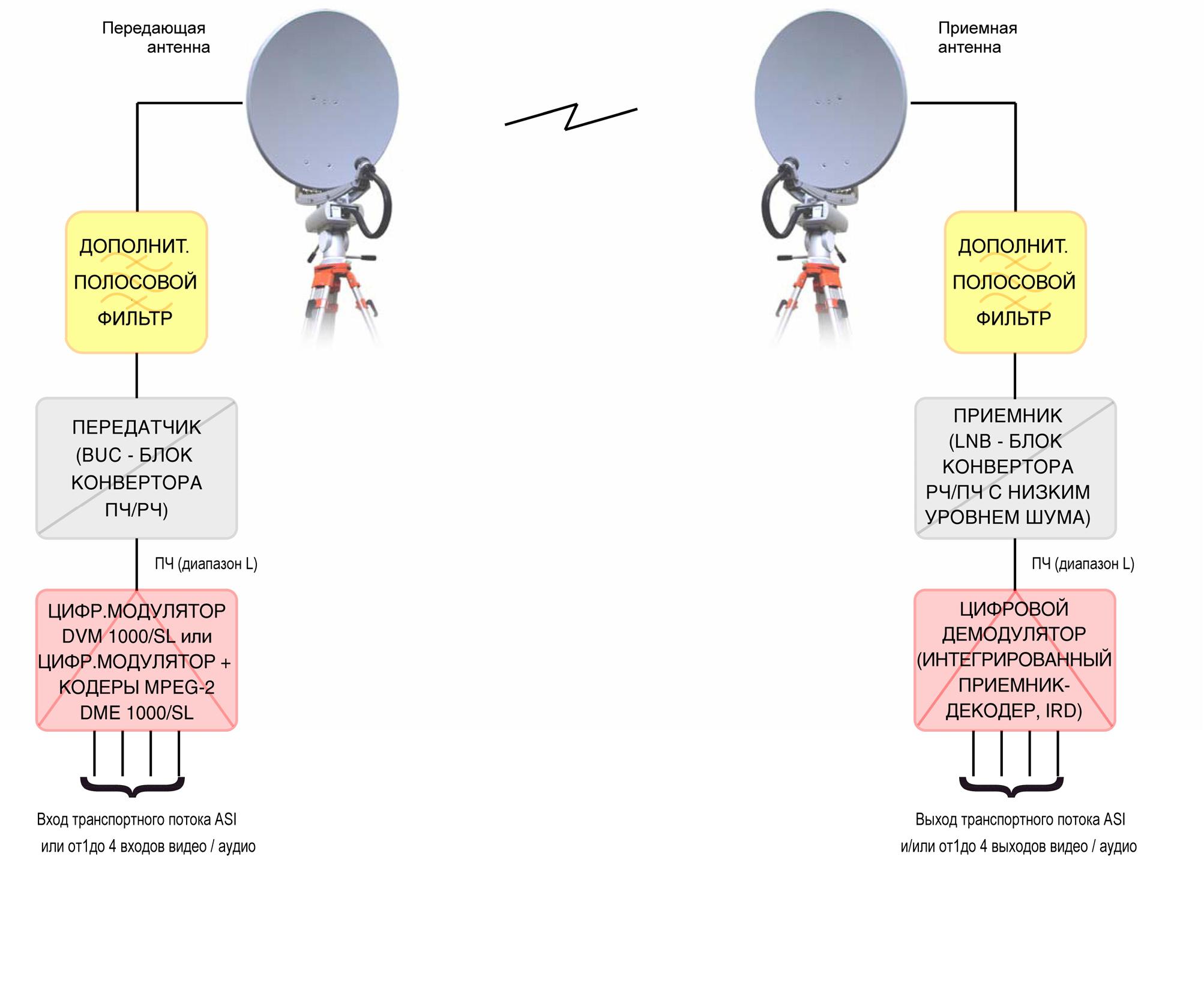

 ЦИФРОВАЯ МИКРОВОЛНОВАЯ ЛИНИЯ СВЯЗИ СЕРИИ DML — СТАНДАРТНАЯ КОНФИГУРАЦИЯ

Примечание:

Дополнительный полосовой фильтр подключается к выходу передатчика и входу приемника при использовании одной антенны несколькими приемниками и/или передатчиками (т.е. при построении ретрансляционной сети) или при слишком высоком уровне принимаемого сигнала. При этом необходима точная настройка фильтра на заданную частоту.
При последовательном соединении нескольких устройств, например, при построении сети распространения цифрового телевизионного сигнала, связь между промежуточными станциями должна осуществляться только с использованием ходов/выходов транспортного потока ASI. Это необходимо для корректировки и восстановления цифрового сигнала после каждой ретрансляции.

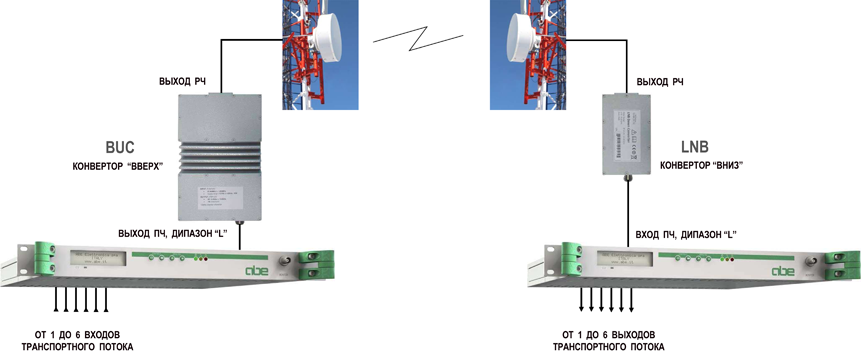

Преимущества и возможности серии DML

ОСНОВНЫЕ ВОЗМОЖНОСТИ

ОСНОВНЫЕ ПРЕИМУЩЕСТВА
  • Передача от 1 до 6 транспортных потоков (Transport Stream) MPEG;
  • Высокая пропускная способность: более 100Мбит/сек (netti) в канале с полосой 28МГц;
  • Перестройка по частоте внутри выбранного диапазона;
  • Рабочие диапазоны частот: 6, 7, 8, 10, 13, 14ГГц, другие диапазоны – по запросу;
  • Применение для фиксированной связи (STL) и для мобильной связи (с применением треног);
  • РЧ блоки для наружной или внутренней установки;
  • Стандартные интерфейсы входа/выхода: ASI (по запросу — GBEthernet видео через IP);
  • Наличие версии с интегрированными кодеками MPEG.
 ЭФФЕКТИВНОЕ ИСПОЛЬЗОВАНИЕ ЭЛЕКТРОМАГНИТНОГО СПЕКТРА

  • Нет потерь пропускной способности, связанной с инкапсуляцией;
  • Применение корректирующих кодов (LDPC + BCH) высочайшей эффективности;
  • Гибкость выбора параметров передачи: занимаемая полоса частот, корректирующие коды и т.п. оптимизируются для получения наилучших результатов при заданном качестве и надежности передачи.
ПРИМЕНЕНИЕ САМОГО ПЕРЕДОВОГО СТАНДАРТА ДЛЯ ПЕРЕДАЧИ ТЕЛЕВИЗИОННОГО ВЕЩАТЕЛЬНОГО СИГНАЛА DVB-S2.
НЕ ИСПОЛЬЗУЮТСЯ ПРОПРИЕТАРНЫЕ РЕШЕНИЯ
  • схемы модуляции и корректирующие коды – используется DVB-S2;
  • система объединения потоков — используется MULTI-STREAM DVB-S2;
  • система скремблирования – используется PL scrambling DVB-S2.

ОБЩИЕ ХАРАКТЕРИСТИКИ

Рабочий диапазон частот
DML 7:
DML 10:
DML 13:
DML 14:
5.8 ÷ 8.6 ГГц
10.1 ÷ 10.9 ГГц
12.7 ÷ 13.3 ГГц
14.0 ÷ 14.5 ГГц
 Промежуточная частота (ПЧ):  диапазон L (950 ÷ 2150 МГц)
 Модуляционная схема / скорость потока: QPSK (ETS 300 421 DVB-S) / до 48 Мбит/сек
(по заказу — 8PSK или 16QAM)
 Диапазон рабочих температур:  -5 ÷ +45°С (в корпусе для установки внутри помещений)
-30 ÷ +50°С (в корпусе для наружной установки)
 Допустимая влажность воздуха:  до 80% без конденсата
 Напряжение питания:  ~220 В ±10% 50/60 Гц (другие напряжения питания и допуски -по заказу)
 Корпус: блок для стойки типа Rack 19″, 1U или 3U, в зависимости от модели (в корпусе для установки внутри помещений);
герметичный корпус (для наружной установки)

 ЦИФРОВОЙ МОДУЛЯТОР ПЧ (диапазон L) — КОДЕР MPEG-2 (для установки внутри помещений)

См. подробную документацию на оборудование
DVM 1000/SL: цифровой модулятор д-на L с входом для транспортного потока ASI
 DME 1000/SL:
цифровой модулятор д-на L + от 1 до 4 кодеров MPEG-2 и мультиплексор

 ПЕРЕДАЮЩИЙ БЛОК КОНВЕРТОРА ПЧ/РЧ (BUC)  (для наружной установки)

Вход ПЧ (диапазон L), импеданс / разъем: 50 Ом, / тип N, гнездо
Выходная мощность: 1 Вт (+30 дБм), по заказу 2 Вт (+33 дБм)
Коэффициент потерь выходной мощности в зависимости от схемы модуляции:
QPSK:
8PSK:
16QAM:
-3 дБ (-50%)
-4 дБ (-60%)
-6 дБ (-75%)
Нестабильность частоты (в д-не температур): < 2,5 х10-6 (по заказу -повышенная стабильность)
Выход РЧ, импеданс / разъем: 50 Ом, / волновод, WR-75

 ПРИЕМНЫЙ БЛОК КОНВЕРТОРА РЧ/ПЧ (LNB)  (для наружной установки)

Вход РЧ, импеданс / разъем: 50 Ом, / волновод, WR-75
Выход ПЧ (диапазон L), импеданс / разъем: 50 Ом, / тип N, гнездо
Усиление: 45 дБ (тип. значение)
Коэффициент шума: 1,2 дБ (тип. значение)

ЦИФРОВОЙ ДЕМОДУЛЯТОР ПЧ (диапазон L) — ИНТЕГРАЛЬНЫЙ ПРИЕМНИК — ДЕКОДЕР,IRD (для установки внутри помещений)

См. подробную документацию на оборудование
IRD 1220: интегральный приемник -декодер для диапазона L с декодером MPEG-2
IRD 2600: интегральный приемник -декодер для диапазона L с декодером MPEG-2

 ПАРАМЕТРЫ ЛИНИИ СВЯЗИ

Занимаемая полоса частот: до 40 МГц (в зависимости от символьной скорости и спада характеристики)
Скорость транспортного потока: до 48 Мбит/с (в зависимости от схемы модуляции, символьной и кодовой скорости)
Минимальный уровень принимаемого сигнала: ≤-90 дБм (в зависимости от схемы модуляции, символьной и кодовой скорости)
Пример: при символьной скорости 15 Мсим/с, спаде характеристики 35%, кодовой скорости 7/8 и схеме модуляции PSK скорость входного транспортного потока составит 24,19 Мбит/с. Такой скорости будет достаточно для передачи одного видео и двух аудио каналов, занимаемая полоса частот будет примерно равной 20 МГц (как у аналоговой РРЛ), а миниимальный уровень принимаемого сигнала будет примерно равен -90 дБм. Для получения более подробной информации обратитесь к справочнику «DIGITAL TV BROADCASTING HANDBOOK», который можно получить на сайте фирмы ABE Elettronica (www.abe.it) по адресу http://www.abe.it/private/cartelle4. HandbooksH_en_DTVB_01_2004.pdf

СТАНДАРТНАЯ ПАРАБОЛИЧЕСКАЯ АНТЕННА (другие модели по заказу)

Тип антенны: параболическая, со смещенным облучателем
Диаметр рефлектора: 78 см
Коэффициент усиления: 36,4 дБi @ 10,5 ГГц
39,2 дБi @ 14,5 ГГц
Максимальная ветровая нагрузка: 478 Н (при скорости ветра 120 км/ч)
